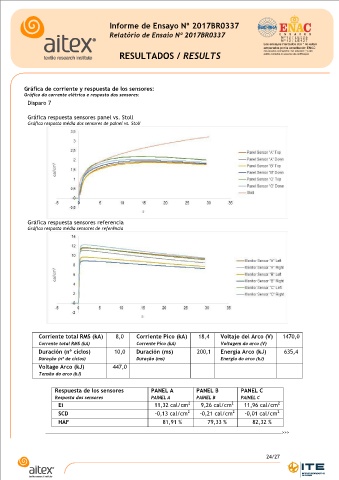

Informe de Ensayo Nº 2017BR0337

Relatório de Ensaio Nº 2017BR0337

RESULTADOS / RESULTS

Gráfica de corriente y respuesta de los sensores:
Gráfico da corrente elétrica e resposta dos sensores:
Disparo 7

Gráfica respuesta sensores panel vs. Stoll
Gráfica resposta média dos sensores de painel vs. Stoll

Gráfica respuesta sensores referencia
Gráfica resposta média sensores de referência

Corriente total RMS (kA) 8,0 Corriente Pico (kA) 18,4 Voltaje del Arco (V) 1470,0
Corrente total RMS (kA) Corrente Pico (kA) Voltagem do arco (V)
Duración (nº ciclos) 10,0 Duración (ms) 200,1 Energía Arco (kJ) 635,4
Duração (nº de ciclos) Duração (ms) Energia do arco (kJ)
Voltage Arco (kJ) 447,0
Tensão do arco (kJ)

Respuesta de los sensores PANEL A PANEL B PANEL C
Resposta dos sensores PAINEL A PAINEL B PAINEL C
2
2
2
Ei 11,32 cal/cm 9,26 cal/cm 11,96 cal/cm
2
2
2

SCD -0,13 cal/cm -0,21 cal/cm -0,01 cal/cm

HAF 81,91 % 79,33 % 82,32 %

__________________________________________________________________ >>>

24/27
